Beauty Planet 3D Contour — wymiana przewodu zasilającego manipułę we Wrocławiu
Beauty Planet 3D Contour · studio Tiamo · Wrocław
Beauty Planet 3D Contour w studio Tiamo we Wrocławiu włączał się i wyglądał na sprawny, ale vacuum w manipule nie działało. Przyczyna znajdowała się wewnątrz jej trasy kablowej.
Problem: aparat działa, ale nie ma podciśnienia
Zlecenie dotyczyło Beauty Planet 3D Contour ze studio Tiamo we Wrocławiu. Sam aparat się uruchamiał, jednak w manipule nie działał vacuum. Z punktu widzenia obsługi wyglądało to tak, jakby urządzenie było gotowe, a mimo to nie wykonywało jednej ze swoich funkcji.
To objaw, który łatwo skojarzyć z awarią pompy, modułu podciśnienia albo samej manipuły. Żaden z tych wniosków nie wynika jednak automatycznie z braku vacuum. Najpierw trzeba ustalić, dlaczego dany układ nie pracuje.
Diagnostyka: sprawdzenie obwodu manipuły

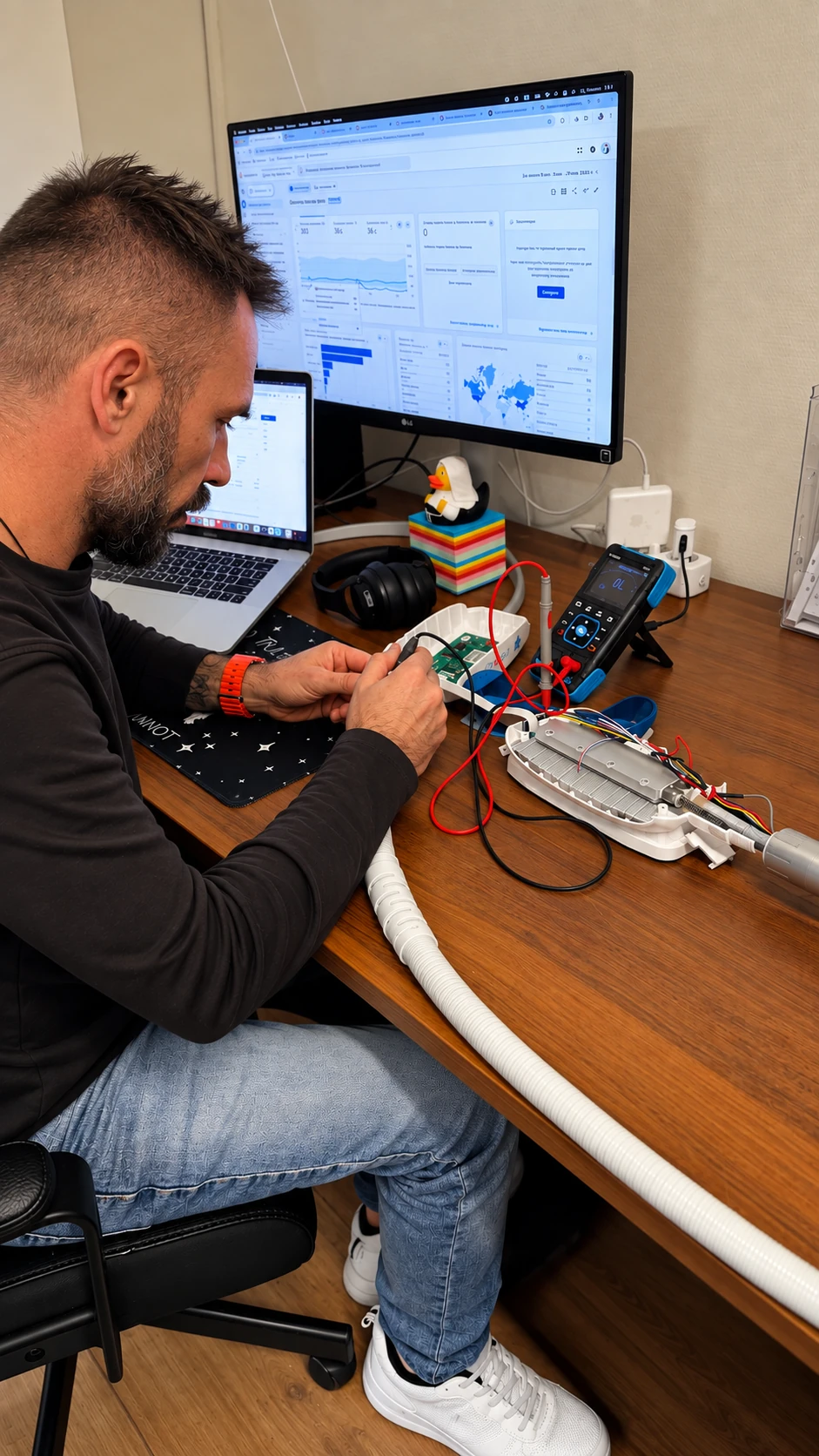

Rozpoczęliśmy od diagnostyki aparatu i kontroli obwodu elektrycznego manipuły. Sprawdzaliśmy drogę zasilania oraz połączenia, aby oddzielić widoczny objaw od jego rzeczywistej przyczyny.
Zlokalizowaliśmy uszkodzenie przewodu zasilającego wewnątrz trasy kablowej manipuły. Przerwa w tym obwodzie sprawiała, że funkcja vacuum nie otrzymywała niezbędnego zasilania, mimo że aparat jako całość się włączał.
W tym przypadku naprawa urządzenia kosmetycznego wymagała więc dostępu do przewodu, a nie wymiany podzespołu wybranego wyłącznie na podstawie objawu. Taka diagnostyka pozwala określić rzeczywisty zakres prac.
Naprawa: dostęp do przewodu i jego wymiana
Po ustaleniu miejsca usterki rozebraliśmy potrzebne elementy, uzyskaliśmy dostęp do trasy kablowej i wyjęliśmy uszkodzony przewód. Następnie wymieniliśmy przewód zasilający, sprawdziliśmy połączenia i złożyliśmy urządzenie.
Niewielki element nie oznacza naprawy sprowadzającej się do podłączenia kabla widocznego na zewnątrz. Przewód był ukryty wewnątrz zespołu, dlatego istotną częścią pracy były dostęp do niego, prawidłowe odtworzenie połączeń oraz ponowny montaż.
Zakres serwisu obejmował diagnostykę aparatu, sprawdzenie obwodu, lokalizację usterki, demontaż, usunięcie uszkodzonego przewodu, wymianę, kontrolę połączeń, montaż i końcowy test vacuum.
Efekt: sprawdzenie vacuum po naprawie
Po wymianie przewodu i złożeniu urządzenia przetestowaliśmy system podciśnienia. Sprawdziliśmy pracę vacuum w manipule — funkcja ponownie działała po naprawie.
Samo uruchomienie aparatu nie byłoby wystarczającym potwierdzeniem: przed serwisem również się włączał. Dlatego końcowa kontrola dotyczyła właśnie funkcji, z którą zgłoszono problem.
Mały przewód, duży problem
Dlaczego uszkodzenie ukryte pod izolacją bywa trudne do rozpoznania? Wyjaśniamy to w artykule „Dlaczego mały przewód powoduje duże problemy?”.
Wcześniej opisywaliśmy również naprawę vacuum i RF w Beauty Planet 3D Contour. To osobna realizacja dotycząca tego modelu — nie utożsamiamy jej z egzemplarzem ze studio Tiamo.
Potrzebna jest naprawa manipuły lub diagnostyka podobnego objawu? Sprawdź nasz serwis urządzeń kosmetycznych we Wrocławiu.
