Poznajcie dinozaura

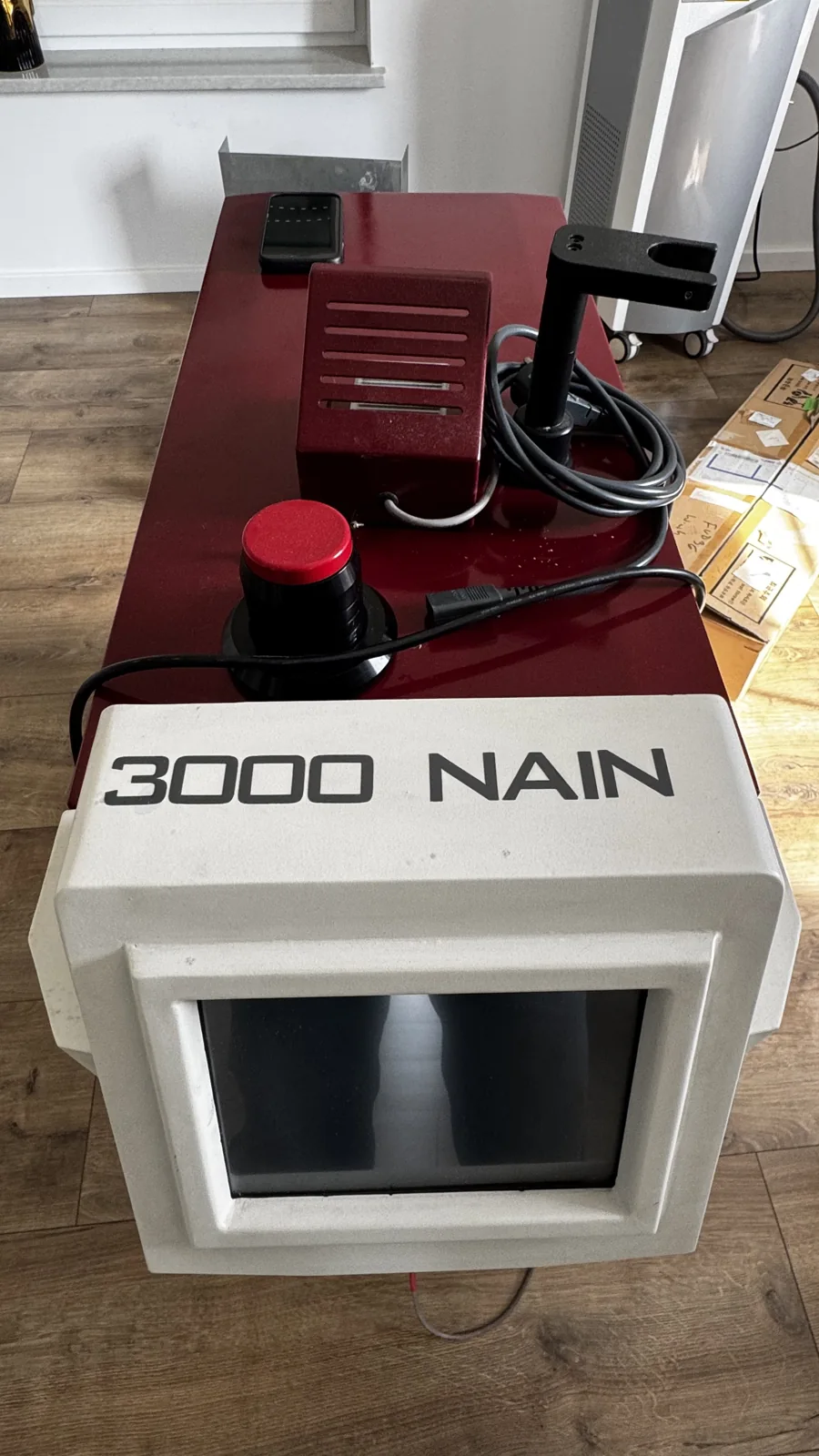

3000 NAIN trudno przeoczyć. Wysoka biało-bordowa obudowa, wyraźne oznaczenie modelu, duży ekran i ramię optyczne: ten laser zajmuje swoje miejsce bez przepraszania. Obok kompaktowych urządzeń wygląda trochę jak samochód z czasów, gdy pod maską można było jeszcze zobaczyć silnik. Nazywamy go dinozaurem z sympatią. Jego wnętrze ma znacznie więcej do opowiedzenia niż sam wygląd.
Fotografie pozwalają zajrzeć pod osłony. Widać osobny blok elektroniki, przewody, elementy chłodzenia i metalowy szkielet. To dobry punkt wyjścia do rozmowy o urządzeniu, w którym obsługa z ekranu jest tylko wierzchołkiem całej konstrukcji. Zanim jednak zachwycimy się starą szkołą, ustalmy, co rzeczywiście wiadomo o tym modelu.
Co to właściwie jest 3000 NAIN?
Materiały handlowe publikowane przez Utech Medical Equipment opisują 3000NAIN jako laser Nd:YAG Q-Switched o długościach fali 1064 i 532 nm. Wskazują zastosowania związane z tatuażami i zmianami barwnikowymi. To opis rodziny urządzeń, nie indywidualna rekomendacja zabiegowa ani potwierdzenie parametrów naszego egzemplarza. Źródło: karta modelu Utech Medical Equipment.
Nd:YAG to nazwa ośrodka laserowego, a Q-Switched określa sposób generowania impulsów. Dla właściciela urządzenia istotne jest to, że za prostym wyborem ustawień stoi współpraca optyki, zasilania, sterowania i chłodzenia. Na dostarczonym zdjęciu ekranu widać napis „Q-SWITCH Nd:YAG LASER” i ustawienie 1064 nm. Sam ekran nie zastępuje jednak pomiaru rzeczywistej emisji.
Korea, UTECH, UTI — porządkujemy ślady
Własny dokument korporacyjny Shanghai Dingxin wymienia 3000NAIN w grupie urządzeń importowanych z Korei i opisuje współpracę z koreańskim UTI. To mocniejsza wskazówka pochodzenia niż sam tytuł przypadkowego ogłoszenia. Z kolei tajwański dystrybutor Ugin w swojej prezentacji firmy wymienia koreańską markę UTECH oraz uzyskanie pozwolenia importowego dla 3000NAIN w lutym 2010 roku. Dokument Shanghai Dingxin, s. 27; historia firmy Ugin.
Możemy więc mówić o modelu obecnym w materiałach dystrybucyjnych już w 2010 roku, kojarzonym z koreańskim UTECH/UTI. Nie ustaliliśmy dokładnej daty premiery, końca produkcji ani pełnej historii nazw producenta. Rok pozwolenia importowego nie jest automatycznie rokiem narodzin lasera. Daty produkcji egzemplarza widocznego na naszych zdjęciach również nie podajemy — wymagałaby odczytania jego tabliczki i dokumentacji.
Dlaczego zajmuje tyle miejsca?

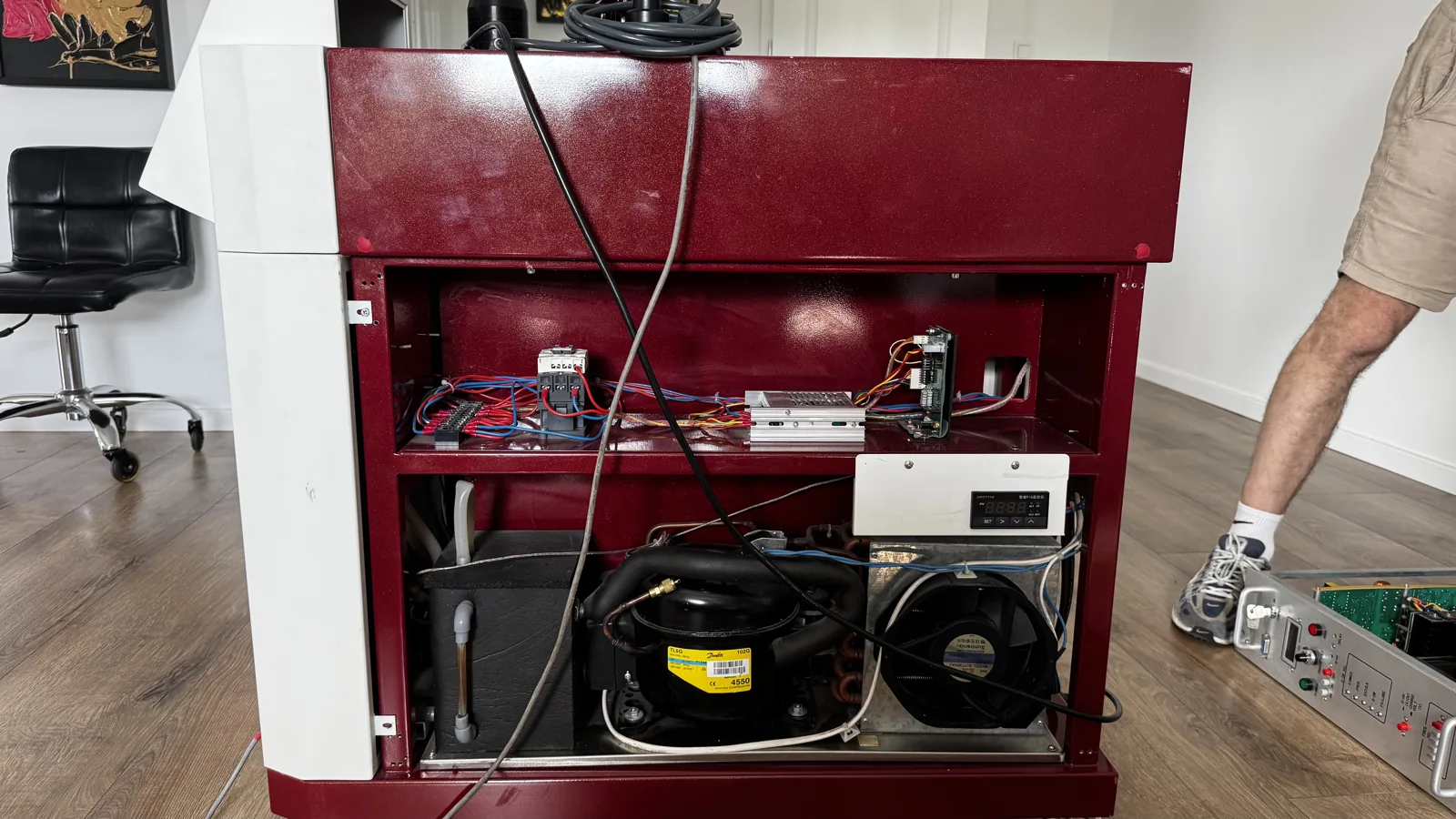

Po zdjęciu bocznej osłony pytanie staje się prostsze. W dolnej części sfotografowanego urządzenia widać sprężarkę, wymiennik z wentylatorem i przewody. Wyżej znajdują się kolejne elementy elektryczne. Osobny moduł zasilania też potrzebuje miejsca. Rozmiar obudowy odpowiada więc zespołowi rzeczywistych podzespołów, a nie tylko stylistycznej fantazji projektanta.
Karta Utech opisuje chłodzenie z kontrolą temperatury, siedmioprzegubowe ramię i masę 105 kg. Traktujemy te liczby jako dane katalogowe opisywanej wersji, nie wynik ważenia naszego aparatu. Widoczne na zdjęciach chłodzenie i metalowa konstrukcja pomagają zrozumieć gabaryty, choć nie pozwalają wyliczyć udziału każdego elementu w masie. Specyfikacja katalogowa 3000NAIN.
Przy takim urządzeniu planowanie miejsca pracy zaczyna się jeszcze przed wyjęciem śrubokręta. Trzeba uwzględnić dojście do obudowy, możliwość zdjęcia paneli i przestrzeń na wymontowane zespoły. Żart o wózku widłowym nasuwa się sam, ale w praktyce wystarczy potraktować logistykę równie serio jak elektronikę.
Stara szkoła widoczna pod osłoną

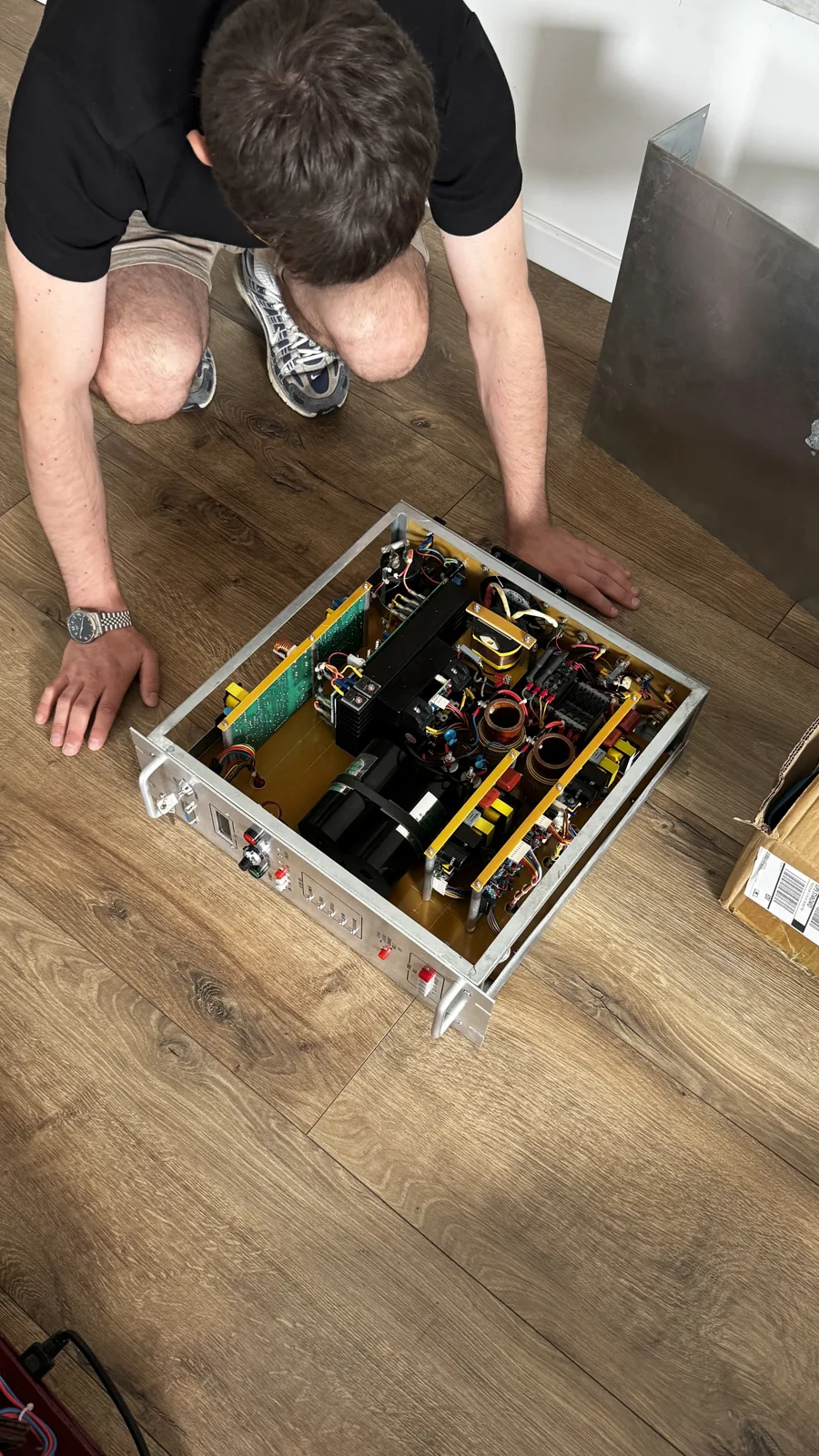

Wymontowany blok pokazuje płytki, radiatory, elementy indukcyjne i wiele połączeń. Można przyjrzeć się temu, jak zbudowano konkretny zespół, zamiast oceniać urządzenie wyłącznie po panelu użytkownika. Dla serwisanta dostęp do podzespołu jest początkiem diagnostyki, a nie gotową odpowiedzią na pytanie, co się zepsuło.
Nie każdy współczesny aparat jest zamkniętą skrzynką i nie każdy stary daje się łatwo naprawić. W 3000 NAIN udokumentowanym na zdjęciach blok dało się wyjąć i poddać naprawie. Ta konkretna cecha jest ciekawsza niż ogólne hasło, że kiedyś wszystko robiono lepiej. Duże elementy i czytelny dostęp pomagają w pracy, ale nie zastępują wiedzy o działaniu obwodu.
Zasilanie: mniej efektowne niż wiązka, równie ważne
Najłatwiej zapamiętać ramię optyczne i ekran. Blok zasilania zwykle pozostaje niewidoczny, dopóki urządzenie nie wymaga interwencji. Jego rola polega na dostarczeniu energii w formie potrzebnej pozostałym układom. Jeśli ten etap nie działa właściwie, sprawna mechanika i kompletny panel sterowania nie wystarczą do prawidłowej pracy całego systemu.
Dlatego naprawa elektroniki urządzeń kosmetycznych zaczyna się od rozpoznania problemu i powiązań między podzespołami. Samo stwierdzenie „laser nie działa” jest opisem objawu, a nie diagnozą. Trzeba ustalić, który zespół wymaga pracy, czy da się go naprawić i jak sprawdzić efekt po ponownym montażu. To nie jest instrukcja samodzielnego otwierania aparatu: wnętrze takiego systemu wymaga odpowiedniego przygotowania serwisowego.
Co może tworzyć wartość takiego lasera?
Duża obudowa sama w sobie nie uzasadnia ceny. Wartość użytkowa zależy od stanu konkretnego egzemplarza, kompletności, dokumentacji, możliwości sprawdzenia parametrów i perspektywy dalszego serwisu. Znaczenie mają także optyka, chłodzenie, elektronika oraz praca potrzebna do przywrócenia sprawności. To czynniki, które trzeba ocenić razem, zamiast wyceniać aparat na podstawie wyglądu.
Podczas researchu znaleźliśmy ofertę sprzedawcy Rescience dla UTI 3000NAIN z ceną 3750 USD. Jest to cena ofertowa jednej sztuki, nie dowód ceny transakcyjnej, wartości modelu na polskim rynku ani stanu wszystkich używanych egzemplarzy. Z tego powodu nie budujemy opowieści o tym, „ile dziś kosztuje każdy 3000 NAIN”. Źródło: oferta Rescience.
Materiały dystrybucyjne lokują model w obszarze profesjonalnych urządzeń zabiegowych, ale nie znaleźliśmy podstaw do ogłaszania go dawnym liderem rynku. Nie znamy też wiarygodnej pierwotnej ceny zakupu. Można docenić rozbudowaną konstrukcję bez dopisywania jej legendarnej pozycji czy rekordowej wartości.
Części i naprawialność — liczy się konkretny przypadek
Nie potwierdziliśmy aktualnego programu dostaw nowych części producenta. Oferta używanego urządzenia nie dowodzi dostępności jego elektroniki, optyki czy dedykowanego sterowania. Przed decyzją o naprawie trzeba sprawdzić dokładną wersję podzespołu, oznaczenia i możliwości jego odtworzenia lub wymiany.
Naprawa na poziomie elementów może pozwolić zachować istniejący moduł, jeśli usterka i stan układu na to pozwalają. Nie obiecuje automatycznie niższego kosztu ani powodzenia w każdym przypadku. Wymaga diagnostyki, właściwego doboru elementów i kontroli po zakończeniu pracy. Właśnie dlatego możliwość serwisowania jest realną zaletą dopiero wtedy, gdy można ją wykorzystać w danym egzemplarzu.
Sprawny 3000 NAIN może nadal interesować właściciela, który zna jego zastosowanie i historię oraz ma możliwość utrzymania go w odpowiednim stanie. Wiek urządzenia nie rozstrzyga wszystkiego. Podobnie sam udany rozruch nie jest pełną oceną jego parametrów ani kwalifikacją do wszystkich zabiegów. W Laser Tech Service we Wrocławiu serwis urządzeń laserowych opieramy na ocenie konkretnego sprzętu.
Dinozaur, który daje zajrzeć do środka
Najciekawsze w tej konstrukcji jest to, że pod obudową można zobaczyć wiele zależności: chłodzenie ma swoje miejsce, elektronika swoje, a cały aparat musi zadziałać jako jeden system. Krótki materiał z serwisowych kulis pozwala przyjrzeć się tej pracy z bliska.
Jeden z egzemplarzy trafił do Laser Tech Service z zadaniem dotyczącym bloku zasilania. Wykonaliśmy diagnostykę i naprawę tego zespołu, zamontowaliśmy go z powrotem, złożyliśmy aparat i sprawdziliśmy pracę po uruchomieniu. Szczegółową relację oddzieliliśmy od historii modelu, aby każdy mógł zobaczyć dokładnie zakres wykonanej pracy.
Zobacz, jak naprawialiśmy 3000 NAIN
Od diagnostyki bloku zasilania po montaż i uruchomienie — pełna relacja z tej realizacji.
